Überblick:

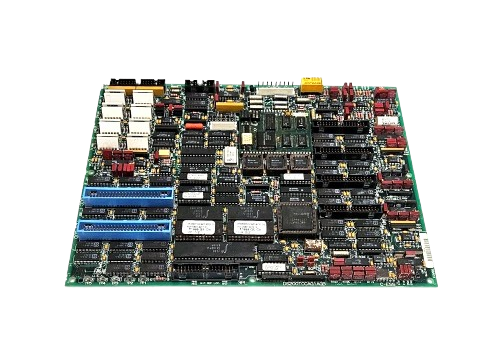

DS200TCCAG1A ist ein allgemeines analoges E\/A -Platine im GE Mark V Series -Gasturbinenkontrollsystem. Es wird hauptsächlich verwendet, um verschiedene analoge Signale zu sammeln und zu verarbeiten und mit anderen Kontrollmodulen zu kommunizieren. DS200TCCAG1A nimmt einen thermischen Managementmechanismus an.
Die Luft fließt durch die Heizkomponenten und wird erhitzt und entladen. Bei der Installation von DS200TCCAG1A muss daher ausreichend Platz vorbehalten sein, um eine freie Luftzirkulation und ein angemessenes Layout zu gewährleisten, um die Überhitzung der lokalen Überhitzung zu verhindern. Diese Karte wird verwendet, um Schlüsselparameter wie Temperatur, Strom und Spannung zu überwachen, und eignet sich für Anlässe, bei denen eine analoge Signalverarbeitung erforderlich ist.
Fuktionen und Funktionen:
Signalverarbeitungsfunktionen
- RTD (Widerstandstemperaturdetektor) Eingang für die Überwachung der Temperatur mit hoher Präzision.
- Thermoelementeingabe für Hochtemperaturmessungen.
- Wellenspannung und Wellenstromüberwachung: Wird verwendet, um den elektrischen Status der Turbomaschinerie zu erkennen.
Installation und Wärmeabteilung
- Wandmontierte Installation: Das Laufwerk muss an der Wand montiert werden. Wärmeerzeugende Geräte sind auf der Rückseite verboten, um zu vermeiden, dass die Wärmeabteilung beeinflusst wird.
- Luftstromoptimierung: Lufteinlass am Boden → Luftauslass oben, um natürliche Konvektionswärmeableitungen zu bilden.
- Kabelmanagement: Vermeiden Sie Kabelbäume, die den Luftkanal blockieren oder die Lüftungsschlitze verstopfen, um einen glatten Luftstrom zu gewährleisten.
Verbindung und Kommunikation
- Terminalboard -Schnittstelle: DS200TCCAG1A stellt eine Verbindung zu CTBA, TBQA, TBCA usw. verbunden, um analoge Signale zu erhalten.
- Kommunikation: DS200TCCAG1A überträgt die Signale über 3PL -Anschluss an STCA -Board.
Spezifikation:
|
Parameter |
Wert |
| Serie | Mark v |
|
Typ |
Gemeinsame analoge E\/A -Platine |
| Montageort | R5 -Kern |
| Eingangssignal | 4-20 ma |
| Ausgangssignal | 4-20 ma |
|
Länge |
38 cm |
|
Breite |
36 cm |
|
Höhe |
32 mm |
|
Gewicht |
0. 57 kg |
